0歳から始められるこどもちゃれんじ。岡山出身の我が家はもちろん契約していて、教育を意識したおもちゃ(いわゆるエデュトイ)が毎月送られてきます。親はおもちゃを選定する手間が省けるし、子供は頻繁に新しいおもちゃで遊べる、ベネッセは儲かると、ウィンウィンウィンの優れたサービスですね。
そんな重宝しているこどもちゃれんじのおもちゃ、乳幼児期のムスコは現在進行形で手荒に扱っており、初期に送られてきた「バスのプップー」がついに故障してしまいました。
ベネッセに電話すれば交換してもらえるのですが、一応僕もハードを扱うエンジニア。直せるかも？と中を開けて修理を試みました。電気とか回路とかサッパリですけど、結論から言うと直りました。やっぱり根拠のない自信と、とりあえずチャレンジしてみることは大切です。
以下に、修理の様子と、見てて気が付いた事を書いていきます。
バスのプップー
外観はこんな感じのおもちゃです。ぞうさんやぶたさんの付属プラモデルを載せると、それらに応じた反応を音声で返してくれます。
今回の故障モードは、「電源はいらず」です。正確にはチャタリングで、スイッチをOnにしても起動音が連続して鳴り続けるだけ、もしくは反応しない状態です。
考えられる理由としては、スイッチの接点不良ですかね。
分解フェイズ
早速分解していきます。
ネジを4か所、意外と深いところにネジがいるので、ロングビットのドライバーが必要です。100均で売っている精密ドライバーセットで十分でしょう。
ネジを外しても素直に分解できず、樹脂ツメが固めに引っかかっているようです。
開けてみるとこの通り、車輪近くに４つのツメがありました。隙間にギターピックを差し込んでグイグイやればはずれます、がツメの根元が白化してしまいました。強い応力がかかったため、ツメにダメージが行ってしまったようです。

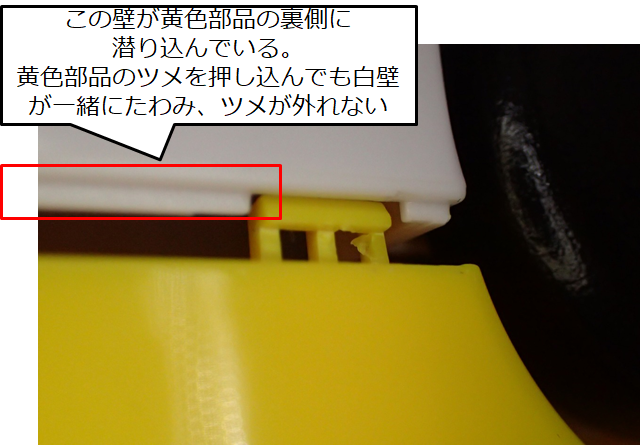

このツメの外れにくさはインローによるものです。
白い部品、部品割りのところ一段奥に壁がいますよね。これがインローです。ツメがたわもうとすると、この白い壁が黄色い部品と一緒にたわむので、ツメが中々外れないんですよね。インローは他にも、ケースを精度よく嵌め合わせたり、内部を目隠しして隙間が詰まっている感を出す、品性を挙げるという役目があります。2部品を上下に嵌め合わせるようなケースを設計する時につけてみると、効果が実感できます。
基板フェイズ
さて、基板を見てみます。スイッチ、コンデンサ、電池の接点。こっち側だけ見ても良く分からないですね。

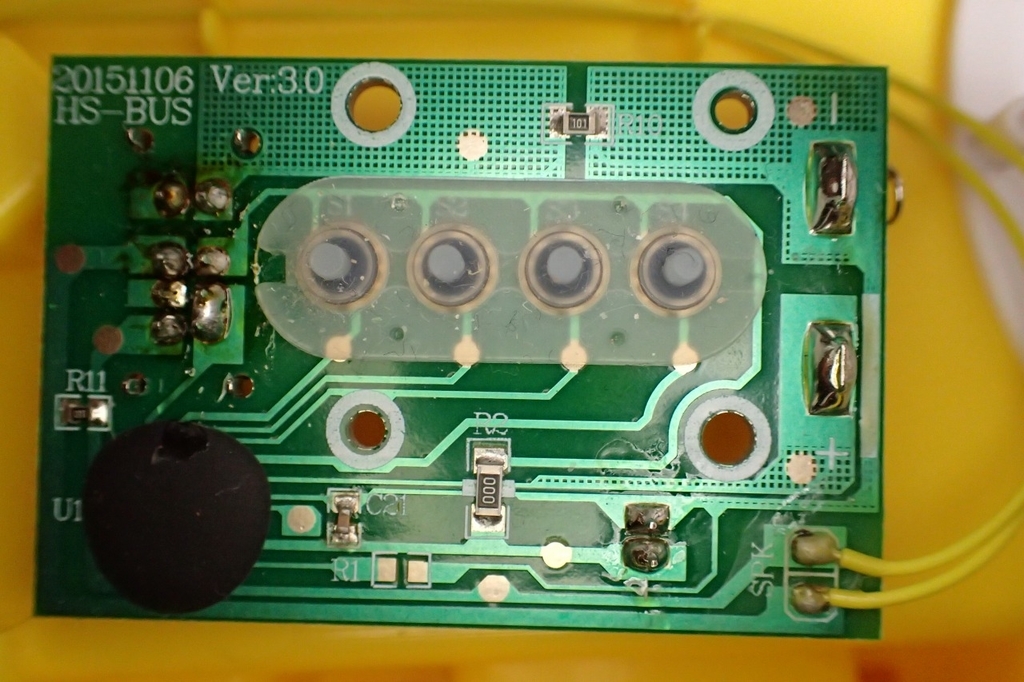

ネジをはずして反対側、だいぶ基板っぽい見た目ですね。
故障とは関係ないですが、プップーが付属モデルの種類をどう認識しているかの答えがこれです。導電ゴムがパターン部分と接することで、導電ゴムを通じて切れていた電気の線が繋がります。モデルの底面の形状で、押される導電ゴムの組み合わせが変わるので、それでどの動物が載ってるか認識しているわけですね。
詳細調査フェイズ
修理を目指していろいろ見ていきます。

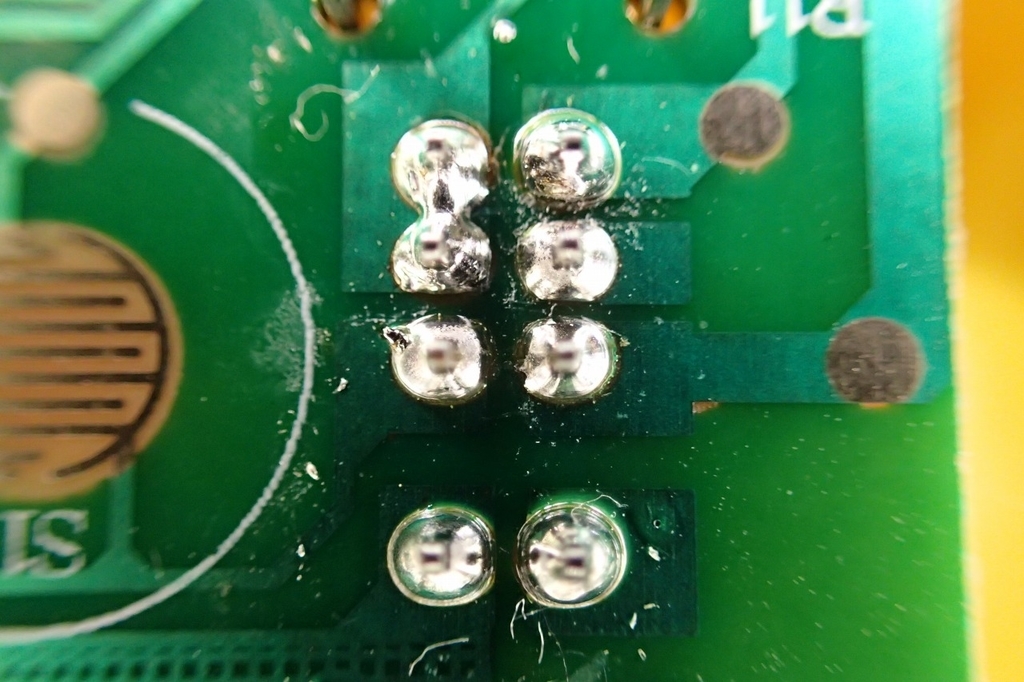

一番怪しいと思っていたスイッチ部のはんだ、剥離はありません。テスターで接続をみようにも、スイッチの仕様が分からないので、どことどこが接続されるのが正か、全く不明です。まさか型番のないスイッチを使っているとは。
しょうがないのでスライドスイッチを分解します。
どうも接点部分は金属の櫛が刺さっているだけで、クリップみたいなバネが櫛間をスライドしながら、接続相手を変えていっているようですね。バネ自体は変形していないし、接続部のメッキも剥げてはなさそうです。再組立てしてテスターで接続を見ても異常なし。ここではなかったか。
助言フェイズ
当てが外れて途方に暮れていると、Twitterでカワヅ(@necobut)さんから助言いただきました。
うーむ、スイッチ自体はもともとチャタるので、ある程度は周りの部分で対処していると思うんですよね...赤丸のあたり、ちょっと荒れて見えますが光の加減ですかね？ちゃんと追えてませんが、電気を溜め込むってことでこの裏にあるコンデンサの周辺も調べて見たい感じですね...ただの勘ですけど...。 pic.twitter.com/vvQMaeSb6Z
— カワヅ (@necobut) 2018年12月12日
なるほど、コンデンサ。そういうのもあるのか。
再チャレンジフェイズ

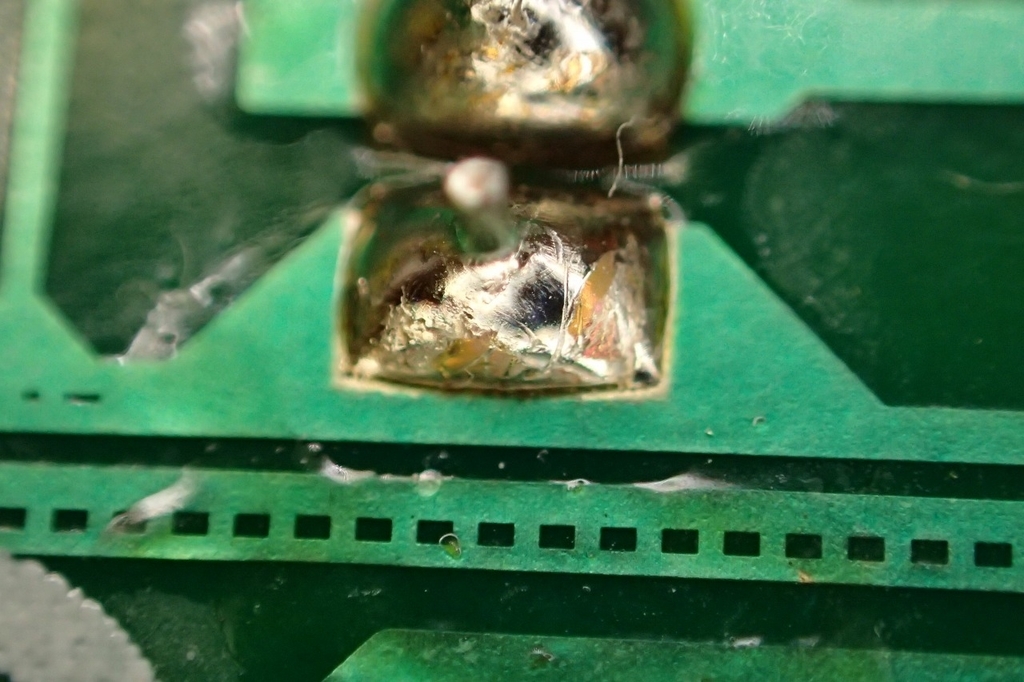

コンデンサのはんだ部は、たぶん異常無し。コンデンサそのものの調査方法はわかりませんが、一先ず導通はしていません。たぶん大丈夫か？
なら、その周辺はどうだとみていくと。

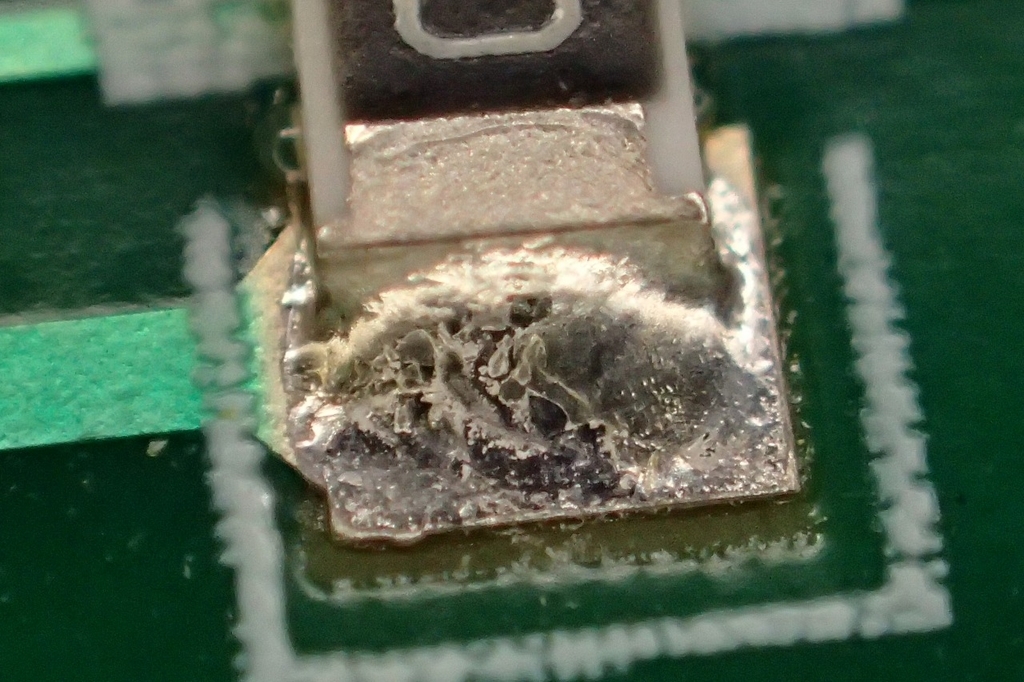

お、なんかはんだの様子がおかしい。それ以前に銅パターンが変形してレジストより高いところにあるような…(自分の認識では、基板のレジストが最外で、接点はレジスト抜いて一段下にあるのが正しい姿です)
とりあえず、この抵抗を再はんだして元に戻します。
結果確認フェイズ
直りました。抵抗のところが原因だったようです。
修理のアプローチとして正しかったかどうかは怪しいですが、何とか直りました。目で見て分かるような不良だと何とかなるものですが、やっぱ回路的・電気的な知識が欲しいなと思う、今日この頃です。
